Ligikaudu ühel igast viieteistkümnest meie poolt käsitletavast MPO juurutusest on esimese{0}}päevase lingi tõrke algpõhjus polaarsuse mittevastavus-mitte konnektori defekt, mitte kahjustatud kiud, vaid algse ostutellimuse spetsifikatsiooniviga. Füüsiline ühendus näeb välja õige, sisestamise kadu möödub ja keegi ei saa probleemist aru enne, kui -aate üles.
TIA-568.3-D määratleb kolm polaarsusmeetodit, kuna mitmekiuline ühenduvus loob kaardistamise keerukuse, millega ühekiulised LC-ühendused kunagi kokku ei puutunud. Standard hoiab ära täpselt selle tõrkerežiimi, kuid ainult siis, kui hanke- ja installimeeskonnad määravad eelnevalt oma arhitektuuri jaoks õige meetodi.

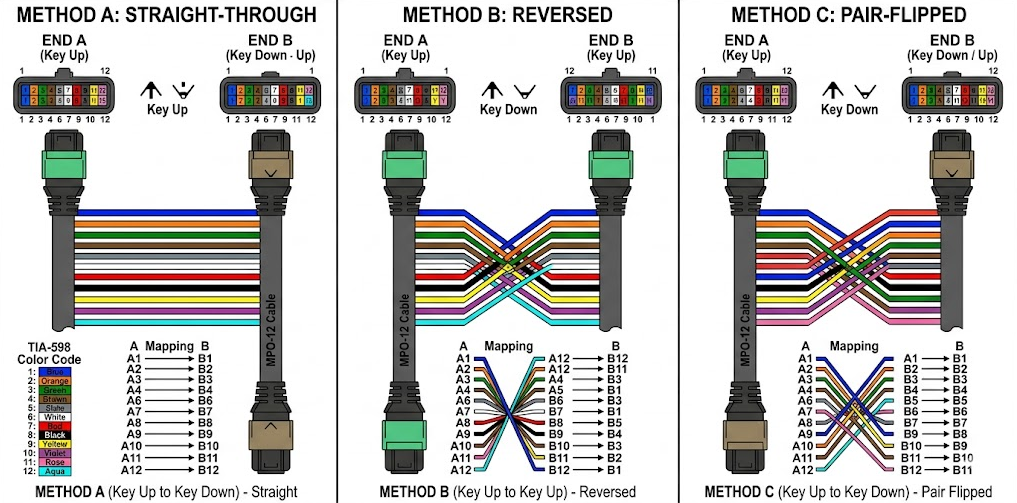

Meetodid A, B ja C: otsustusloogika
Need kolm meetodit ei ole omavahel asendatavad. Igaüks neist eeldab kindlat süsteemiarhitektuuri ja vale määramine tagab lingi ebaõnnestumise.
Meetod A
säilitab otse-kiudude kaardistamise: positsioon 1 jõuab asendisse 1. Magistraalkaablil on üks klahvi-üles ja üks klahvi-alla pistik. See meetod on mõeldud struktureeritud kaabeldussüsteemide jaoks, kus MPO-kassetid või plaastripaneelid käsitlevad Tx-Rx-klappi sisemiselt. Pagasiruum jääb "tummaks"-see lihtsalt pikendab kiu teed polaarsust muutmata. Kui teie disain sisaldabkassettmoodulidjaotuspunktides on meetodi A magistraalid standardsed spetsifikatsioonid vastavalt TIA-568.3-D jaotisele 5.3.1.
Meetod B
pöörab kogu kiudude massiivi ümber: positsioon 1 jõuab positsioonini 12. Mõlemad pistikud on võtmega -üles. QSFP+ SR4 puhulQSFP28 SR4või QSFP-DD DR4 transiiverid, mis ühendavad otse ilma vahekassettideta, meetod B on ainus konfiguratsioon, mis joondab Tx-rajad Rx-radadega. IEEE 802.3 klausel 86 (40GBASE-SR4) ja klausel 95 (100GBASE-SR4) eeldavad seda raja kaardistamist.
Üks servaümbris väärib märkimist: teatud tootjate 2015. aasta-eelsed-paigaldised kasutasid mitte-standardset kassettjuhtmestikku. Meetodi B magistraal selles keskkonnas võib signaali kahekordistada- ja uuesti luua Tx-to-Tx tõrke. Enne uuendusprojekti jaoks meetodi B määramist küsige oma kasseti tarnijalt juhtmestiku skeeme või kontrollige kontakte TIA dokumentatsiooni alusel.
Meetod C
pöörab külgnevad kiupaarid ümber: positsioon 1 asendisse 2, positsioon 3 positsiooni 4. See oli mõeldud dupleksse migratsiooni stsenaariumide jaoks, kus iga paar esindab eraldi Tx-Rx kanalit. Meetod C ei tööta paralleeloptika puhul ja seda kasutatakse harva uutes andmekeskuse spetsifikatsioonides. Kui tarnija pakub 100G kasutuselevõtuks C-tüüpi kaableid, käsitlege seda diskvalifitseerimise signaalina.
Kus polaarsuskulud tegelikult kogunevad
Kaabel ise on harva kallis osa. Tüüpilise 100{2}}kiudude kasutuselevõtu korral moodustavad kaabli- ja pistikukulud ligikaudu ühe-veerandi kogu installikuludest. Ülejäänud kolm neljandikku moodustavad tööjõud, katseseadmed ja projekti üldkulud.
Polaarsusvead ründavad otse tööjõu- ja üldkulude kategooriaid. Üks sobimatu pagasiruum käivitab tavaliselt 2–4 tundi kiud-kiu-jälgimise teel VFL-i ja võimsusmõõturiga. Kohandatud-pikkusega eellõpetatud komplektide-tellimused toimuvad 5–15 tööpäeva jooksul ja enamik tarnijaid ei aktsepteeri tükeldatud-toote{12}}tagastusi. Iga allavoolu link nõuab seejärel uuesti-kinnitamist-96-kiulise selgroo puhul, mis võib olenevalt teie testimisseadmetest ja dokumentatsiooni olekust tähendada 8–12 täiendavat tehnikutundi.
Juurutuste puhul, kus võrgu kättesaadavus on seotud tulude -kolokatsiooni-reaalajas kuupäevadega, GPU-klastri kasutuselevõtuga, tootmisliini automatiseerimisega-, on viivitustel otsesed rahalised tagajärjed. Seetõttu on hanke spetsifikatsioon olulisem kui kaabli ühikuhind.
Väli{0}}Muudatavad pistikud: tegelik võimekus ja rasked piirangud
MTP PRO pistikudUSA Conec võimaldab polaarsuse ümberkonfigureerimist põllul. Tehnik saab käsitööriista abil võtme-ülesühenduse võtme{2}}alla keerata, muutes A-tüüpi plaastrijuhtme tõhusalt B-tüübiks vähem kui kuuekümne sekundiga, ilma kiuotsi paljastamata. Mitmerežiimiliste juurutuste puhul, kus polaarsusvigu esineb tavaliselt plaastri juhtme tasemel, annab see tõelise kindlustusväärtuse.

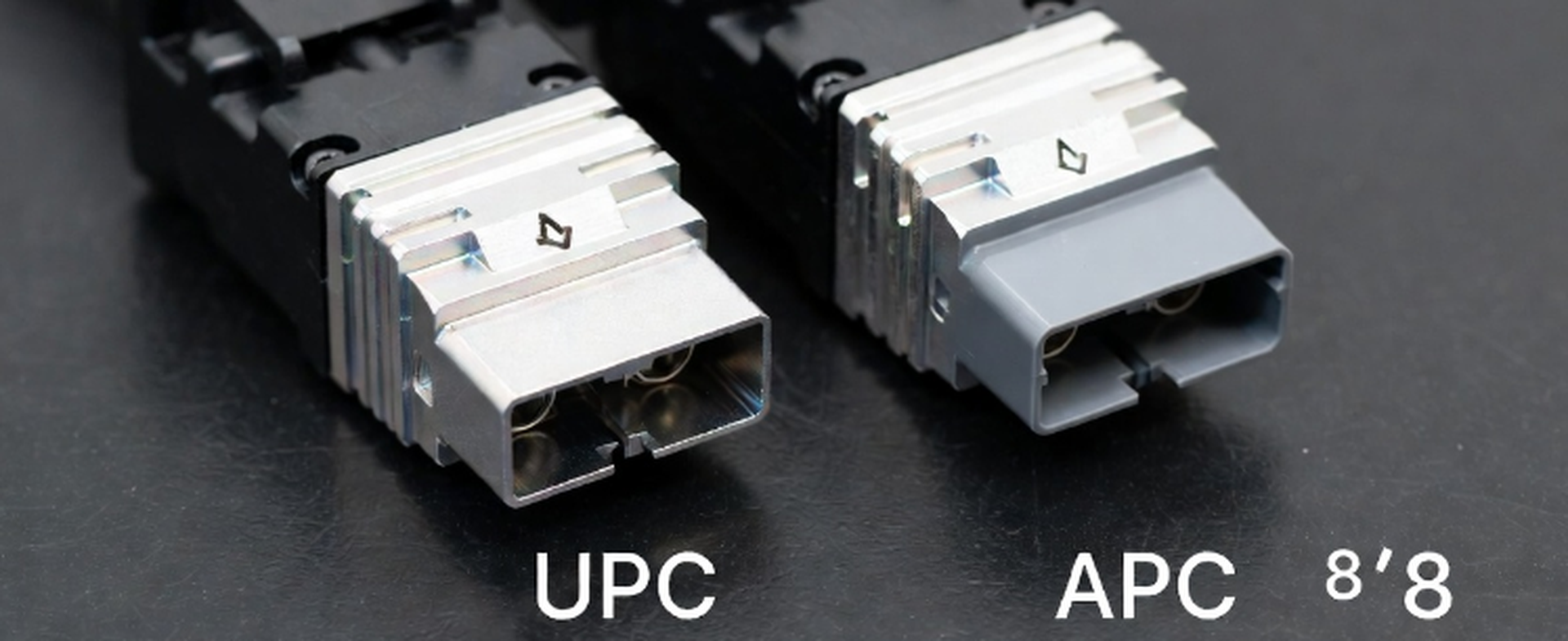

Raske piir, mida tootekirjanduses sageli alatähtsutatakse:välja polaarsuse muutmine töötab ainult UPC (lameda) poleerimisel.Ühe-režiimiga APC-pistikud kasutavad 8-kraadise nurga all olevat otsapinda, et minimeerida tagasi-peegeldust. See nurk muudab füüsilise pööramise võimatuks ilma optilist liidest hävitamata. Ühe-režiimiga 400G DR4, 400G FR4 või mis tahes pika-ulatusega optika puhul ei ole välja-muutav polaarsus taastamise valik – peate tellimuse ajal õigesti määrama.
MTP PRO pistikud pakuvad 15–25% kõrgemat hinda võrreldes standardse MTP-ga samaväärsete kvaliteeditasemete juures. ROI sõltub teie projekti riskiprofiilist: kui teie installimeeskondadel on tugev dokumenteerimisdistsipliin ja juurutamiseelsed kinnitusprotsessid, võib standardsest MTP-st piisata. Kui teie projektid puutuvad käivitamisel sageli kokku-polaarsuse ootamatustega, tasub lisatasu end tavaliselt ära juba esimesel välditud järeltellimusel.
Mida kontrollida enne ostutellimuse väljastamist
MPO-pistikute turg on killustatud ja tarnijate kvaliteedierinevused on märkimisväärsed. Madalaim hinnapakkumine korreleerub sageli suurima väljatõrgete määraga.
Andmekeskuse infrastruktuuri MPO kaablitarnijate hindamisel eraldavad need kontrollpunktid kvalifitseeritud müüjad kaupade edasimüüjatest.
Tehase testimise dokumentatsioon.
Iga eellõpetatud koost tuleb tarnida koos kiudude sisestamise kadumise andmetega-, mitte üldise "testitud" märgisega. 400G linkide puhul, mille kanali sisestamise kadude eelarve jääb alla 1,5 dB, vajate lingi marginaali kontrollimiseks tegelikke IL-i väärtusi. Küsige tarnijatelt enne kvalifitseerimist katsearuannete näidised.
Pistiku spetsifikatsioon.
USA Coneci ehtsatel MTP-pistikutel on tihedamad hülssi tolerantsid kui tavalisel MPO-l. Üle 100 G rakenduste puhul ei ole väikese -kadudega konnektoriklassid (MTP Elite või samaväärne, tavaliselt 0,35 dB max IL või sellega võrdne) esmaklassiline valik-need on lingieelarve nõue. FOCC on USA Conec MTP® pistikute sertifitseeritud kokkupanija, mille MTP kaubamärgi komponendid vastavad täielikult standarditele IEC 61754-7 ja TIA-604-5.
Kiudude loendamise paindlikkus.
Nõutavad 400G SR8 ja 800G DR816-kiulised MPO pistikudnihke joondusvõtmega, mis ei ühildu 12-kiuliste adapteritega. Tarnijad, kes varustavad ainult Base-12 varusid, ei saa teie järgmist täiendustsüklit toetada.
Polaarsuse kontrollimise protsess.
Kuidas tarnija polaarsuse tüüpi enne saatmist kinnitab? Võtme orientatsiooni visuaalne kontroll on ebapiisav. Optiline testimine, mis kinnitab kiudude 1-12 kaardistamist, on miinimumstandard.
Tarneaeg ja logistika.
Standardne kohaletoimetamine versus projekti ajastamise kiirendatud asjad. FOCC tarnitakse standardkonfiguratsioonide puhul 48 tunni jooksul, laos olevate kaupade tarnimine on saadaval samal-päeval.
Kvaliteedi aktsepteerimise kriteeriumid.
Üle 500 tüki tellimuste puhul kontrollige tarnija AQL standardit ja seda, kas sissetulevad kontrolliaruanded on esitatud. RoHS- ja REACH-sertifikaadid peaksid tarnima koos tellimusega või olema saadaval nõudmisel ilma täiendava tarneajata.
Tehniliste hangete spetsifikatsioonikeel
MPO infrastruktuuri hõlmavate pakkumiste ja ostutellimuste puhul on kõige usaldusväärsem viis polaarsusvigade vältimiseks nõuete selgesõnaline esitamine ostudokumentides.
Polaarsuse meetod:"KõikMPO magistraalkaablidpeavad olema valmistatud TIA-568.3-D meetodi B (pööratud) polaarsusega, kui reaüksuses ei ole sätestatud teisiti.
Testi nõuded:"Tarnija peab esitama sisestuskao katseandmed iga kiu asendi kohta, mõõdetuna standardi IEC 61300-3-4 järgi, mille tulemused on 0,35 dB või võrdne väikese kaduklassi puhul või 0,50 dB või võrdne standardkvaliteediga."
Pistiku klass:"Pistikud peavad olema MTP-brändi (US Conec) või samaväärsed, mis vastavad standardile IEC 61754-7 ja sisestuskao jõudlus on kontrollitud kindlaksmääratud tasemel."
Märgistus:"Iga kaabli mõlemas otsas märgitakse polaarsuse tüüp (A/B/C), kiudude arv ja kordumatu seerianumber, mis on jälgitav tehase katseandmeteni."
Küsige spetsifikatsiooni ülevaatamist
Kui teie praegune projekt hõlmab MPO infrastruktuuri, -olgu see siis uus juurutamine, kiirendatud versiooniuuendus või üleminek pärandsüsteemidest-, saatke oma transiiveri mudelinumbrid ja arhitektuuriskeem meie rakenduste insenerimeeskonnale. Enne tellimuse täitmist kontrollime polaarsusnõudeid ja kinnitame kaabli spetsifikatsioonid.
Hulgivajaduste korral, mis on üle 500 komplekti, pakub FOCC kohandatud ümbrise värvikoodi, et lihtsustada paigaldusfaasi tuvastamist, ja koondatud testdokumentatsiooni pakette, mis on vormindatud andmekeskuse kasutuselevõtu kirjete jaoks.
