Andmekeskust tuleb tulevikus täiendada 100G / 200G / 400G-ni. Andmekeskuse kasutajad peavad silmitsi seisma mitut tüüpi optiliste moodulitega, näiteks IEEE, MSA või privaatsete toodetega. Me ei saa ette näha, kas tulevikus kasutatakse paralleelset või dupleksülekannet. Andmekeskuses olulise võrguinfrastruktuurina peab kaabeldus olema avatus, mastaapsus ja paindlikkus, et tulevikus toetada erinevaid võrgurakendusi.
OM5 mitmeliigiline kiud ühildub nii traditsiooniliste paralleelülekande optiliste moodulite kui ka dupleksülekannet toetavate optiliste moodulitega ning OM5 kiud võib oluliselt vähendada kiudude südamike arvu ja suurendada edastuskaugust. Seetõttu võib kogukeskuses investeeringute maksumuse, investeeringutasuvuse ja riskikontrolli seisukohast andmekeskuses näha, et OM5 kiud on uutes andmekeskustes optilise kommunikatsiooni jaoks eelistatud edastusvahend.
Mitmeliigiline kiudude klassifikatsioon
Alates Etherneti populariseerimisest 1990. aastatel on mitme režiimiga kiudu laialdaselt kasutatud lühimaarakenduste stsenaariumides, sealhulgas ärihoonetes ja andmekeskustes. Mitme režiimiga kiud on arenenud OM1 esimesest põlvkonnast tänase viienda OM5 põlvkonnani. Traditsiooniline mitme moodi kiudtehnoloogia OM1 kuni OM4 areng toimub peamiselt ribalaiuse pikisuunalise arendamise kaudu (sealhulgas LED-i ülevoolu emissiooni ribalaius OFL ja LD efektiivse režiimi ribalaius EMB) koos mõne häiriva Etherneti tehnoloogiaga, näiteks dupleks + kahe lainepikkusega BiDi ja SWDM4 tehnoloogia tekkimine lühilainepikkuse jagunemiseks vajab multipleksimine hädasti uut tüüpi mitmemoodilist optilist kiudu, mis toetab laiemat lainepikkuste vahemikku vahemikus 850–950 nm, ja tekkis OM5 optiline kiud. Tekkivate SWDM4 lühilainepikkuse jagunemise multipleksimise ja BiDi dupleksi kahe lainepikkusega rakenduste toetamiseks avaldasid TIA ja ISO / IEC 2017. aastal vastavalt TIA-492 AAAE ja IEC60793-2-10 A1a.4b OM5 lairiba multimode kiu tehnilised standardid.
OM5 kiud on suurema edastusmahuga

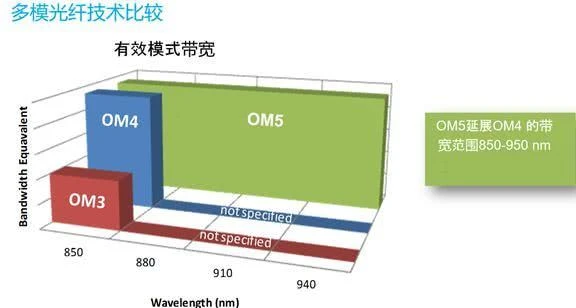

OM5 laiendab lainepikkuste vahemikku, mida toetavad OM3 ja OM4 kiud, külgsuunas. Kui arvestada mitmeliigilist kiudu maanteega, siis traditsioonilisel OM1, OM2, OM3, OM4 mitmeliigilisel kiul on ainult üks kanal, samal ajal kui OM5 on neli kanalit ja edastusvõimsus suureneb neli korda.
OM5 kiud toetab uusimaid BiDi ja SWDM tehnoloogiaid
Ajaloolises plaanis on traditsiooniline OM1 mitmeliigiline kiud mõeldud 100M Etherneti jaoks, OM2 mitmeliigiline kiud on mõeldud 1G Etherneti jaoks, OM3 mitmeliigiline kiud on mõeldud peamiselt 10G Etherneti jaoks ja OM4 mitmeliigiline kiud on mõeldud peamiselt paralleelseks ülekandeks. 100 GBase-SR4 Etherneti disain, OM4 multimode kiud optimeerib OM3 multimode kiudude diferentsiaalrežiimi viivitust (DMD) kiire edastuse ajal, seega on edastuskaugus oluliselt paranenud.
OM5 mitmemoodiline kiud toetab rohkem lainepikkuse kanaleid, seega on kasulikum kasutada nelja lainepikkusega SWDM4 või kahe lainepikkusega BiDi tehnoloogiat. OM5 kiud ühildub täielikult traditsiooniliste optiliste moodulitega 40GBase-SR4 ja 100G Base-SR4. See toetab tulevikus andmekeskuses erinevaid rakendusi.
OM5 kiud
Suurema kiirusega rakenduste toetamiseks kasutage vähem kiudaineid
Kuna andmekeskuse võrgu kiirus suureneb, suureneb ka vajalike kiudsüdamike arv. Traditsioonilised OM3 ja OM4 optilised kiud töötavad peamiselt lainepikkusel 850 nm. OM5 optiline kiud toetab 4 lainepikkust vahemikus 850–950 nm, seega vajab OM5 optilise kiu edastamine 40/100 / 200G Ethernet ainult kahte tuumakiudu ja OM5 optiline kiud toetab tulevikus 400G. Ethernet kiiremate 400G Etherneti rakenduste jaoks, näiteks 400G Base-SR 4.2 (4 paari kiu 2 lainepikkust, iga kanal kasutab 50G PAM4) või 400G Base-SR4.4 ((4 paari kiu 4 lainepikkust, iga kanal) kasutab 25GNRZ), nõudes ainult kahetuumalist OM5 kiudu. Võrreldes esimese põlvkonna 400G Ethernet 400G Base-SR16 (16 paari kiudu, iga kanal edastab 25Gbps), on vajalike optiliste kiudude arv vaid neli korda suurem kui traditsioonilises Ethernetis. .
OM5 kiud toetab pikemat edastuskaugust
40G SWDM4 optilise mooduli puhul on OM3 kiudülekandekaugus 240 meetrit, OM4 kiudülekandekaugus on 350 meetrit, OM5 kiudülekandekaugus on 440 meetrit; 100G SWDM4 optilise mooduli puhul on OM3 kiudude edastuskaugus 75 meetrit, OM4 kiudude edastuskaugus on 100 meetrit ja OM5 kiudülekandekaugus on 150 meetrit. Finisari poolt vabastatava 100G eSWDM4 optilise mooduli jaoks on OM5 kiudude edastuskaugus 400 meetrit. Mooduli 40GBiDi puhul on OM3 kiudoptiilsuskaugus 100 meetrit, OM4 kiudülekandekaugus on 150 meetrit, OM5 kiudülekandekaugus on 200 meetrit; 100GBiDi mooduli puhul on OM3 kiudülekandekaugus 70 meetrit, OM4 kiudülekandekaugus on 100 meetrit, OM5 kiudülekandekaugus on 150 meetrit.
Kuna optilisel moodulil ja optilisel kiul on piisavalt varu, on tegelik edastuskaugus palju suurem kui IEEE rahvusvaheliste standardite või MSA mitme müüja lepinguga antud edastuskaugus. CommScope, Finisar ja ExFO demonstreerisid Finisari 100G SWDM4 optilist moodulit 417-meetrisel CommScope OM5 kiudühendusel ilma nullveamäära edastamiseta selle aasta kodumaisel finantssektori tippkohtumisel. Test simuleerib kõige nõudlikumaid kuut võrguühenduse stsenaariumi. 417-meetrine kiulink sisaldab kuut MPO / LC kiudkasti. ExFo testimisinstrumentide testindikaatorid sisaldavad selliseid olulisi indikaatoreid nagu biti veamäär, värin ja viivitus. Test näitab kõiki indikaatoreid määratud vahemikus.
OM5 kiudude kaotus on väiksem
ISO ja TIA avaldasid 2017. aastal vastavalt uusimad kaabeldusstandardid ISO 11801 3. ja TIA / EIA.0-D. Uus standard eemaldab traditsioonilised OM1, OM2 multimode optilised kaablid ja lisab OM5 lairiba multimode optilised kaablid. ISO vähendab OM5 optilise kaabli sumbumist varasema OM3 ja OM4 optilise kaabli 3,5 dB / Km väärtusest 3,0 dB / km ja suurendab lisaks ribalaiuse nõuet lainepikkusel 953 nm. ISO / IEC JTC1 SC25 WG3 kolmas töörühm koostab juhtmestiku spetsifikatsiooni kiirete võrgurakenduste edastamiseks mitmeliigilisel kiul. Selles spetsifikatsioonis võrreldakse OM3, OM4, 10/40/100/200 / 400G dupleks- ja paralleelvõrgurakendusi. OM5 multimode fiibri edastuskaugus on soovitatav värskelt ehitatud andmekeskuste jaoks.
OM5 mitmemoodiline kiu ökosüsteem
Andmeside füüsilise edastusvahendina toetab optiline kiud võrguseadmeid. OM5 kiu reklaamimine on lahutamatu võrguseadmete tootjate toest. Praegu on turul väikese arvu optiliste kiududega kiirete võrkude edastamiseks kaks tehnoloogiat: BiDi ja SWDM4. Praegu BiDi pakkuvate seadmete tootjate hulka kuuluvad FIT, Cisco, H3C, BroadCade jne; SWDM4 moodustab tugeva mitme müüja liit, kuhu kuuluvad Finisar, Lumentum, Dell EMC, H3C, Arista, Huawei, Hisense jne. Etherneti ökoloogilise ahela vaatenurgast on OM5 multimodeeritud kiudainete ning BiDi ja SWDM4 seadmete tootjad moodustanud tervikliku ja ulatusliku ökosüsteem. Nende 40 / 100G võrguseadmete arvu suurenemise ja OM5 kiu massilise kasutuselevõtu tõttu on ökosüsteem järk-järgult küpsemas.
OM5 mitmemoodiline kiudtest
OM5 multimode kiudude testimine on täpselt sama mis traditsiooniliste OM3, OM4 mitme moodi kiudude testimise seadmed ja testimisprotseduurid, kasutajatel pole vaja täiendavat testimisseadet osta.
