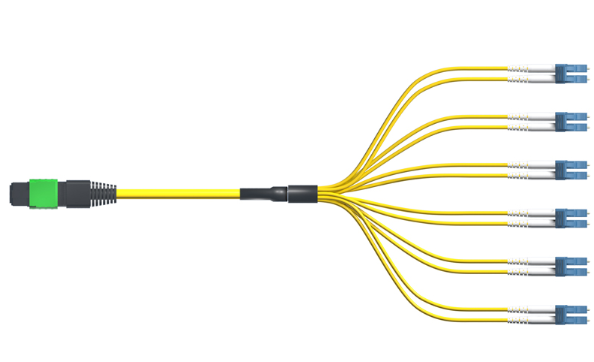

MTP-eralduskaablid muudavad ühe suure{0}}tihedusega MTP-pistiku mitmeks LC- või SC-duplekspistikuks, võimaldades ühe kiire{1}}pordi ühendamiseks mitme väiksema{2}kiirusega seadmega. See disain käsitleb ruumipiiranguid ja pordi kasutamise väljakutseid kaasaegsetes andmekeskustes, toetades samal ajal sujuvat üleminekut võrgu põlvkondade vahel.
Võrgupõlvkondade vaheline kiiruse teisendamine
Kõige praktilisem põhjus kasutada anmtp läbimurreon kiiruse teisendamine. Andmekeskused uuendavad harva kõiki seadmeid korraga{1}}vanemad 10G või 25G serverid eksisteerivad sageli koos uuemate 40G või 100G lülititega. Tavaline 8-kiulineMTP-st LC-ksBreakout kaabel ühendab ühe 100G QSFP28 transiiveri nelja eraldi 25G SFP28 transiiveriga. See tähendab, et saate ühest kaasaegsest lülitipordist toita nelja pärandseadet ilma kallist riistvara välja vahetamata.
MTP-eralduskaablid jagavad seadmete kiired{0}}MTP-pordid mitmeks LC- või SC-dupleksliideseks, ühendades servereid ja salvestusseadmeid paindlikult madalamate allavoolukiirustega, lihtsustades samal ajal kaablistruktuuri ja parandades pordi kasutust. Tehnoloogia töötab, kuna kaasaegsed paralleeloptika transiiiverid, nagu SR4 ja PSM4, edastavad andmeid juba mitmel rajal-mtp to lc kaabellihtsalt eraldab need sõidurajad üksikuteks ühendusteks.
Kaaluge ribalaiuse nõudeid: MPO katkestuskaablid toetavad andmeedastuskiirusi 10G kuni 40G ja 25G kuni 100G, mis katab vahemiku, kus enamik praegusi migratsioone toimub. 12-kiudneMTP ühe{0}}režiimi katkestuskonfiguratsiooniga saab hakkama kuue dupleksühendusega, mis sobib ühe 40G QSFP+ PSM4 pordi ühendamiseks kuue 10G SFP+ LR seadmega. See paindlikkus muutub väärtuslikuks, kui mõned riiulid sisaldavad vanemaid seadmeid, mis pakuvad siiski teatud töökoormuse jaoks piisavat jõudlust.
Ruumiefektiivsus suure{0}}tihedusega keskkondades
MTP katkestuskaablid, mis võimaldavad tõhusatmtp lc teisendus, võtavad vähem ruumi ja parandavad oluliselt riiuli kasutust, võimaldades samal ajal lisada piiratud ruumi rohkem porte, -lahendada kriitilist probleemi, mis on seotud kaablite ülekoormusega andmekeskustes, kus füüsiline ruum on kallis. Üksikute kiupaaride käivitamine kümnete või sadade ühendusteni tekitab ummikuid, mis piiravad õhuvoolu ja raskendavad hooldust, muutes need konversiooni{2}}toega kaablid praktiliseks lahenduseks.
Erinevus on mõõdetav. 24-kiuline MTP-katkestus asendab kaksteist individuaalset dupleks-LC-plaastrikaablit ühe pagasiruumiga, mis väljub ainult ühenduspunkti lähedalt. MTP 12-sooneline katkestuskaabel on palju väiksem kui sama arvu südamikuga fiiberoptilised kaablid, vähendades ummikuid ja suurendades jahutusõhuvoolu. Parem õhuvool tähendab madalamaid jahutuskulusid ja töökindlamat seadmete tööd.
Ka kaablihaldus muutub lihtsamaks. Selle asemel, et juhtida kümneid eraldiseisvaid kaableid läbi radade ja kaablirennide, teete ühe ühendatud magistraaltoru. Fanouti sektsioon-tavaliselt 0,5–1 meetri pikkune-ilmub ainult seal, kus peate looma tegelikud ühendused. See hoiab põhikaabli puhta ja organiseeritud, muutes liikumised ja muudatused kiiremaks.
Kulude optimeerimine pordi kasutamise kaudu
Võrgulülitid on kallid ja iga porti ei kasutata tõhusalt. 100G kommutaatori port võib riistvarainvesteeringuna maksta mitu tuhat dollarit. Kui teil on vaja ühendada ainult neli 25G seadet, kulutab terve 100G pordi eraldamine ainult ühele 25G ühendusele 75% saadaolevast ribalaiusest.
MTP-eralduskaablid maksimeerivad kommutaatori pordi tihedust ja pordi kasutust, vähendades üldkulusid. Õigete jaotuskonfiguratsioonide korral eraldate kiiretest{1}}portidest täisväärtuse, jaotades nende võimsuse mitme ühenduse vahel. See on olulisem, kuna kommutaatorid liiguvad 200G ja 400G portide poole{5}}üks 400G port võib katkeda kaheksaks 50G-ühenduseks või kuueteistkümneks 25G-ühenduseks, mis toetab tervet serverite riiulit ühest lüliti liidesest.
Kulude arvutamine ulatub riistvarast kaugemale. MTP-eralduskaablite komplektid vähendavad lühikestel vahemaadel vajamineva täiendava võrguriistvara hulka, välistades vajaduse fiiberoptiliste patchpaneelide järele olukordades, kus üksikud fiiberoptilised kaablid oleksid liiga kohmakad või ohustaksid ohutust. Vähem komponente tähendab väiksemat rikete määra ja väiksemat hoolduskulusid.
Lihtsustatud rändestrateegia
Võrgu uuendamine toimub etapiviisiliselt, mitte üleöö. Võite installida uued 100G lülitid, kui enamik servereid kasutab endiselt 10G NIC-sid, või juurutada 400G magistraallinke, samal ajal kui servaühendused jäävad 40G juurde. MTP katkestuskaablid katavad need üleminekuperioodid, ilma et oleks vaja paralleelse kaabelduse infrastruktuuri.
MTP{0}}LC-kaablid on mõeldud üleminekuks dupleks{1}}põhistest rakendustest, nagu 10/25G Ethernet, paralleeloptika{4}}põhistele rakendustele, nagu 40/100G Ethernet. Sama füüsiline kaablitehas toetab mitut uuendustsüklit. Kui asendate 10G serverid 25G mudelitega, jäävad katkestuskaablid ühilduvaks-vahetate ainult mõlemas otsas olevaid transiivereid.
See edasisobivus on oluline pikaajaliseks-planeerimiseks. Anmtp lc kaabelTäna installitud 40G rakenduste jaoks toimib sama hästi ka tulevaste 100G või 200G seadmete jaoks, eeldusel, et valisite sobivad kiutüübid (üks-režiim pikaajaliseks-paindlikkuseks või OM4/OM5 multirežiim lühemaks tööks). StandardiseeritudMTP pistikliides tagab laiaulatusliku seadmete ühilduvuse tarnijate vahel.
Tehase lõpetamise töökindlus
Fiiberoptika väljalülitamine nõuab erioskusi ja -seadmeid. Isegi kogenud tehnikud loovad aeg-ajalt ühendusi liigse sisestuskao või halva tagasipöördumise kadumisega. MTP magistraal- ja katkestuskaablid pakuvad suure-tihedusega püsikiudude kiiret ühendamist-ja{3}}mängimist, vähendades paigaldusaega ja säästes ruumi lihtsa ja puhta võrguseadistuse abil.
Tehase{0}}lõpetatud MTP-kaabli komplektid saabuvad eeltestitud-dokumenteeritud sisestuskadu väärtustega. Tootjad poleerivad konnektoreid kontrollitud puhta ruumi keskkondades, kasutades täppisseadmeid. Tehases lõpetatud ja testitud koostud tagavad kontrollitud optilise jõudluse ja töökindluse, et parandada võrgu terviklikkust. See järjepidevus on eriti oluline pikemate kaablite puhul, kus iga dB murdosa on oluline.
Aja kokkuhoid mitmekordistub suurte juurutuste puhul. Saja üksiku LC-ühenduse installimine võib kvalifitseeritud tehnikul koos testimisega võtta mitu päeva. Samaväärse võimsuse installimine MTP-eraldussõlmede abil võib seda tundideni vähendada. Madalamad tööjõukulud ja kiirem kasutuselevõtu ajakava parandavad oluliselt projekti ökonoomsust.
Struktureeritud kaablite paindlikkus
Andmekeskuse kaabeldus järgib tavaliselt struktureeritud lähenemisviise püsivate selgroolülide ja pääsupunktides olevate plaastrijuhtmetega. MTP katkestuskaablid integreeruvad nendesse arhitektuuridesse puhtalt. MTP-eralduskaableid saab ühendada otse seadmega mõlemas otsas, moodustades kogu kanali, või kasutada koos struktureeritud kaablitega seadmejuhtmetena koos MTP magistraalkaablite ja vahepaneelidega.
Tüüpilise kasutuselevõtu korral moodustavad MTP magistraalkaablid püsiva selgroo jaotuspiirkondade vahel. Mõlemas otsas on kassetid või katkestuskaablid üleminekuks LC-pistikutele. See topoloogia hoiab kalli struktureeritud kaabelduse stabiilsena, samal ajal kui kõik muudatused toimuvad plaastrijuhtme tasemel. Kui teil on vaja ühendusi ümber konfigureerida, puudutage ainult katkestussektsioone-, selgroog jääb häirimata.
Paindlikkus laieneb polaarsuse haldamisele. MTP-süsteemid kasutavad määratletud polaarsusega meetodeid (tüüp A, B ja C), et tagada edastus- ja vastuvõtupaaride õige joondamine. Müüjad viitavad ristkaablitele kui võtmega kuni võtmeni üles, riivist kuni lukustuseni, tüüp B või meetodi B konfiguratsioonid. Õige polaarsus kogu kaablitehases hoiab ära aeganõudva-tõrkeotsingu ja tagab linkide toimimise esimesel ühendamisel.
Paralleeloptika arhitektuuri toetamine
Kaasaegne kiire{0}}optika tugineb paralleelülekandele-, mis saadab andmeid üheaegselt mitme kiudriba kaudu. 100G SR4 transiiver kasutab 100G koguribalaiuse saavutamiseks kaheksat kiudu (neli edastavat, neli vastuvõtvat). MTP-eralduskaablid toetavad katkestusrakendusi, kus üks kiire -kiire MTP-lüliti port ühendub mitme väiksema
See arhitektuur muutub andmeedastuskiiruse kasvades üha olulisemaks. 400G ja 800G puhul on domineeriv paralleeloptika, kuna see on kuluefektiivsem-kui üherealiste lahenduste väljatöötamine nendel kiirustel. MTP-pistikud mahutavad kompaktse kujuga 8, 12, 16, 24 või isegi 32 kiudu, pakkudes füüsilist infrastruktuuri, mida see optika nõuab.
Paralleelne lähenemine pakub ka vastupidavuse võimalusi. Kui üks fiiberrada ebaõnnestub, võivad mõned süsteemid töötada halvenenud režiimis väiksema ribalaiusega, selle asemel, et ühenduvus täielikult kaotada. See graatsiline halvenemine parandab võrgu kättesaadavust võrreldes üherajaliste arhitektuuridega, kus iga rike põhjustab ühenduse täieliku kadumise.
Päris-maailma rakendusstsenaariumid
Vaatleme tüüpilist andmekeskuse rida, kus on 20 riiulit, millest igaüks sisaldab 4 lülitit ja 40 serverit. Traditsioonilist kaabeldust kasutades vajate 160 üksikut kaablit ainult serveriühenduse -lülitamiseks-. MTP katkestamise konfiguratsioonidega võite selle arvu vähendada 40 MTP magistraalkaablini koos väljalülitussõlmedega igas riiulis, vähendades pika-kauguskaablite arvu 75%.
Edge-arvutite juurutamine toob kasu samamoodi. Piirkondlikul-kohaloleku-kohal võib olla vaja ühendada erineva kiirusega seadmeid-mõned suure ribalaiusega-videotöötlusserverid 100G juures, pärandrakendusserverid 10G juures ja salvestusmassiivid 25G juures. MTP katkestuskaablid võimaldavad teil kõiki neid vajadusi rahuldada piiratud arvu lülitiportide kaudu, selle asemel, et säilitada iga kiirustaseme jaoks eraldi lülitusinfrastruktuur.
Telekommunikatsioonikeskkonnad kasutavad pikemate ühenduste jaoks{0}}üherežiimilisi MTP-eraldusseadmeid. Ühe-režiimiga OS2 9/125 µm MTP katkestuskaablid on saadaval nii APC kui ka UPC poleerimisega, toetades rakendusi suurlinnavõrkudest kuni hoonetevaheliste ülikoolilinnakute ühendusteni. Kompaktne pistik vähendab ruumivajadust keskkontorites ja seadmete ruumides, kus riiuliruumid nõuavad esmaklassilist hinda.
Korduma kippuvad küsimused
Mis vahe on MTP ja MPO katkestuskaablitel?
MTP on USA Coneci registreeritud kaubamärk, mis esindab täiustatud MPO-pistiku disaini. Mõlemad täidavad sama funktsiooni-MTP-pistikutel on eemaldatavad korpused ja täiustatud mehaaniline tugi, kuid mõlemad ühilduvad üksteisega. Enamik kaasaegseid juurutusi määrab MTP-d selle suurepäraste jõudlusomaduste tõttu.
Kas ma saan segada kiutüüpe ühes MTP-purustuses?
Ei. Kõik MTP-koostu kiud peavad olema sama tüüpi-kas ühemoodi-või mitmemoodilised ja sama OM-reitinguga. Kiutüüpide segamine põhjustab sisestuskadude mittevastavust ja signaalikvaliteedi probleeme. Valige ühe-režiim pikkade vahemaade jaoks ja mitmerežiimiline andmekeskuse rakenduste jaoks, mille pikkus on alla 150 meetri.
Kuidas ma tean, millist polaarsuse tüüpi ma vajan?
Kontrollige oma transiiveri dokumentatsiooni. Enamik QSFP transiivereid kasutab eraldusrakenduste jaoks B-tüüpi (võti-üles-kuni-klahvi-üles) polaarsust. Kui ühendate kassettidega struktureeritud kaabeldussüsteemi kaudu, määrab kasseti tüüp vajaliku kaabli polaarsuse, et säilitada õige edastus-vastuvõtu joondus.
Mis on maksimaalne läbimurde pikkus?
Enamikul MTP katkestuskaablitel on 0,5–1,5 meetri pikkused ventilaatoriosad, kuigi saadaval on ka pikemad tollid. Kaabli kogupikkus sõltub rakendusest-mitmemoodiline OM4 toetab kuni 150 meetrit 40G SR4 rakenduste puhul, samas kui ühe-režiimiga OS2 suudab PSM4 optika puhul läbida kilomeetreid.
Tehnilised kaalutlused
Kaabli valimine nõuab mitme parameetri sobitamist teie rakendusega. Kiudude arv peab ühtima teie transiiveri tüübiga-8-kiuline 8-baasoptika jaoks (40G SR4, 100G SR4), 12-kiuline 4-aluseliste rakenduste jaoks, mis vajavad lisavõimsust, või 24-kiuline suure tihedusega plaastrite jaoks. Ühenduse sugu on samuti oluline; transiiverid kasutavad tavaliselt naissoost (kinnitamata) konnektoreid, nii et teie MTP-eraldus vajab MTP-poolses otsas isasühendusi (kinnitatud).
Jope hinnangud sõltuvad paigalduskohast. OFNP õhuruumi mantlid on õhuruumide jaoks ohutud, vastavad UL 910 eeskirjadele ja ühilduvad nii ilma nimiväärtuseta kui ka OFNR tõusutoruga rakendustega. Püstikupaigaldised võivad kasutada odavamat OFNR reitingut, samas kui LSZH jakid teenindavad rahvusvahelisi turge erinevate tuleohutusstandarditega.
Sisestuskadude spetsifikatsioonid sõltuvad tootjast ja pistiku kvaliteedist. Standardsed MTP-pistikud määravad tavaliselt 0,7 dB maksimaalse sisestuskadu, samas kui Elite konnektorid saavutavad 0,35 dB või vähem. Lühikeseks alla 100 meetri jooksmiseks piisab tavaliselt tavalistest pistikutest. Pikemate vahemaade või{6}}kiirusega rakendused saavad kasu Elite pistikute väiksemast kadumisest.
