LC Connector on üks levinumaid fiiberoptilisi ühendusi fiiberoptilistes ühendustes. LC on lühikeLucent Connector, mõned inimesed nimetavad seda Litter Connectorsiks. LC-kiudühendusena on väike vormitegur (FOC), mis kasutab 1,25 mm pikkust käepidet.

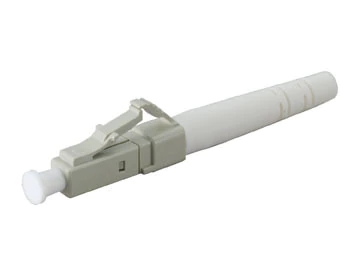

Siit allpool saate vaadata kiudoptilise LC-pistiku ülevaadet:

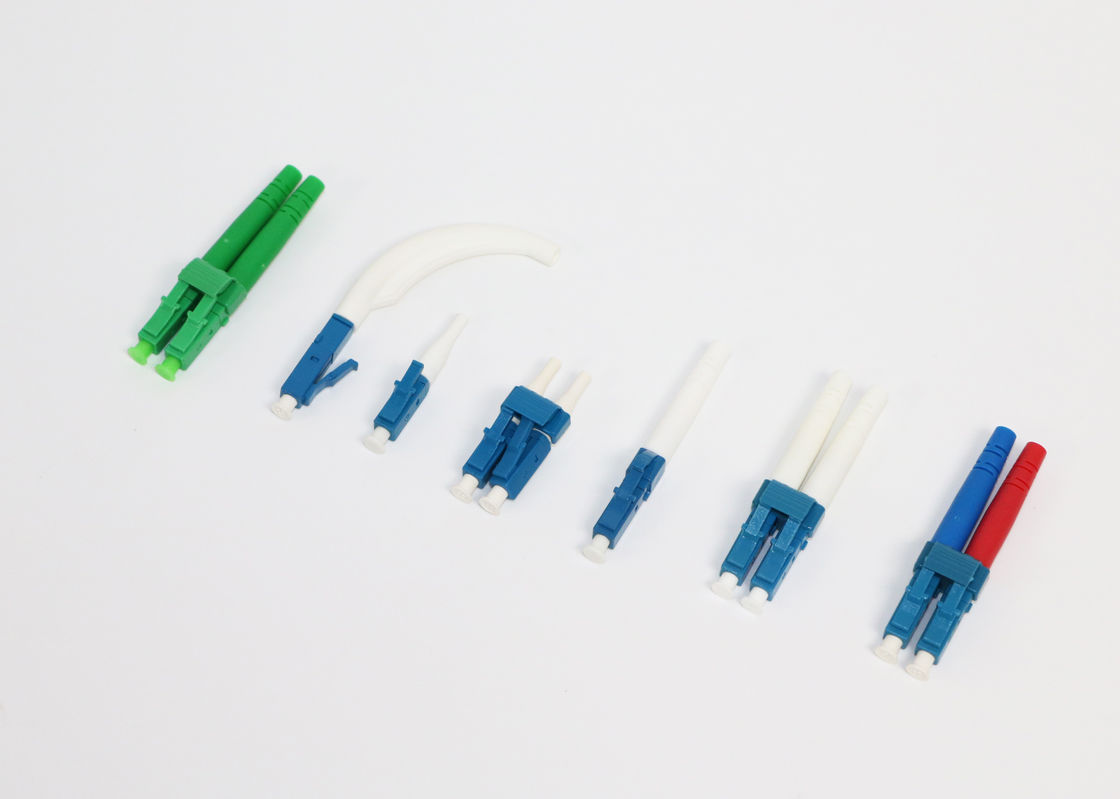

Kõige tavalisem LC-kiudoptiliste ühenduste tüüp
Leidke kiudoptilise LC-pistiku struktuur Simplex ja Duplex tüüpi:
Kiudoptilise LC-pistiku struktuur simpleksis
Kiudoptilise LC-pistiku struktuur dupleksis
8 peamist erinevat tüüpi fiiberoptilise LC pistikut
Simplex kiudoptiline LC-pistik
Simplex LC kiudühendusi kasutatakse sageli kiudoptiliste pigtailsorfiberkiudplaatide juhtmete valmistamiseks. Saate seda kasutada ka fiiberoptiliste jagajate pistikute lisamiseks.
 |  |  |  |
| LC / APC ühe režiimiga 9 / 125um fiiberoptiline pistik rohelise värviga | LC / UPC ühemoodiline 9 / 125um kiudoptiline pistik sinises värvitoonis | LC / UPC mitme režiimiga 62,5 / 125um või 50 / 125um fiiberoptiline pesa hallis värvitoonis | LC / UPC mitmerežiimiline OM3, OM4 fiiberoptiline pistik akvarellvärviga |
Kahepoolne kiudoptiline LC-pistik
 |  |  |  |
| LC / APC ühe režiimiga 9 / 125um fiiberoptiline pistik rohelise värviga | LC / UPC ühemoodiline 9 / 125um kiudoptiline pistik sinises värvitoonis | LC / UPC mitme režiimiga 62,5 / 125um või 50 / 125um fiiberoptiline pesa hallis värvitoonis | LC / UPC mitme režiimiga OM3, OM4 fiiberoptiline pistik Aqua Colour |
Kiudoptiline LC-pistik APC GG-võimendiga; UPC poleerimise tüüp
Nagu ülaltoodust näete, saate teada, et LC kiudühendustel on APC ja UPC poleerimise tüübid. Erinevus seisneb selles, et ühemoodilistel LC-pistikutel on see APC GG-võimendis; UPC poleerimise tüüp, samas kui mitmemoodilistel LC-kiudühendustel on ainult UPC poleerimine. Parema mõistmise huvides vaadake allolevaid pilte.
Mõni peab seda SC-pistiku moodsaks asendajaks; selle juurutamine oli vähem edukas, osaliselt leiutaja Lucent Corporationi algselt kõrgete litsentsitasude tõttu. Samuti tõmbetõmbeklemmina kasutab LC erinevalt SC lukustusklapist riivi ja väiksema kinnituse korral on see tuntud kui väikese kujuga pistik.
SC-pistiku poole jalajälje omamine annab sellele tohutu populaarsuse andmesides ja muudes suure tihedusega plaastrirakendustes, kuna selle väikese suuruse ja riivi funktsiooni kombinatsioon muudab selle ideaalseks tiheasustusega rackide / paneelide jaoks. LC-ühilduvate transiiverite ja aktiivsete võrgukomponentide kasutuselevõtuga tõenäoliselt jätkub selle pidev kasv FTTH-areenil.

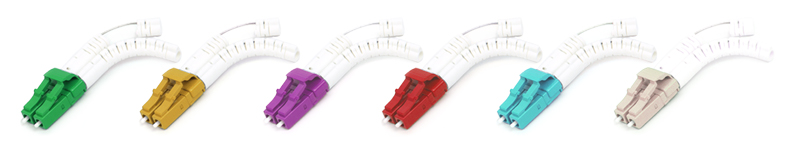

Mõned kohandatud LC-kiudoptilised ühendused
Duplex LC kiudoptilised ühendused painduvate saabastega
Duplex LC kiudoptilised ühendused Pull Tab abil
LC kiudoptilise pistiku rakendus
Kui meil on üldine idee LC-kiudühenduste kohta, on üsna vaja teada, milliseid rakendusi LC-kiudoptilistele pistikutele kasutatakse.
LC kiudoptilised patsid
LC-kiust plaastrite nöörid
FBT splitter või PLC splitter ühendus
Töö LC kiudadapteritega
LC kiudoptilised adapterid ühilduvaks LC kiudühendustega:
