Kuidas paigaldada oma CWDM MUX DEMUX süsteemi?
Jäme lainepikkuse jaotamise multipleksimise (CWDM) tehnoloogia on välja töötatud kiudoptilise võrgu võimsuse laiendamiseks ilma täiendava kiudaineid nõudmata. CWDM-süsteemis on kõige olulisem komponent CWDM MUX DEMUX (multiplekser / demultiplekser). Tavaliselt kasutatakse CWDM MUX DEMUX-i praeguse kiudkaabli läbilaskevõime suurendamiseks mitmete lainepikkuste edastamise teel, tavaliselt kuni 18 eraldi signaali üle ühe kiud. Käesolevas artiklis võib peamiselt kirjeldada CWDM MUX DEMUX süsteemi paigaldamist. Kui te pole kogenud kasutaja, soovitame teil järgida käesoleva artikli ülejäänud osas kirjeldatud üksikasjalikke installietappe.
CWDM MUX DEMUX mooduli ülevaade
CWDM MUX DEMUX moodul on passiivne seade, mis on väga usaldusväärne ja lihtne kasutada. Need seadmed on saadaval erinevate lainepikkuste kombinatsioonidega, tavaliselt 1270 nm ja 1610nm vahel (20nm vahemaa). Erinevatele rakendustele tuginedes saab CWDM MUX DEMUX mooduli kujundada erinevateks kanaliteks. Tüüpilist 4-kanalilist MUX DEMUX-moodulit kasutatakse nelja erineva lainepikkuse multipleksimiseks ühele kiule (näidatud alloleval pildil). See võimaldab teil samaaegselt edastada sama kihi kohta nelja erinevat teavet. Kui kasutate võrgu alguses CWDM multiplekserit, peate te kasutama CWDM demultiplekserit teises otsas, et eraldada või demultipleksida lainepikkused, et võimaldada neil suunata õiged vastuvõtjad. Tavaliselt on CWDM MUX DEMUX moodul, mida saab kasutada mitmekordistajana või demultiplekserina kiu kaabli otsas. Seda tuleb siiski kasutada paarikaupa.
CWDM MUX DEMUX süsteemi paigaldamise komponendid

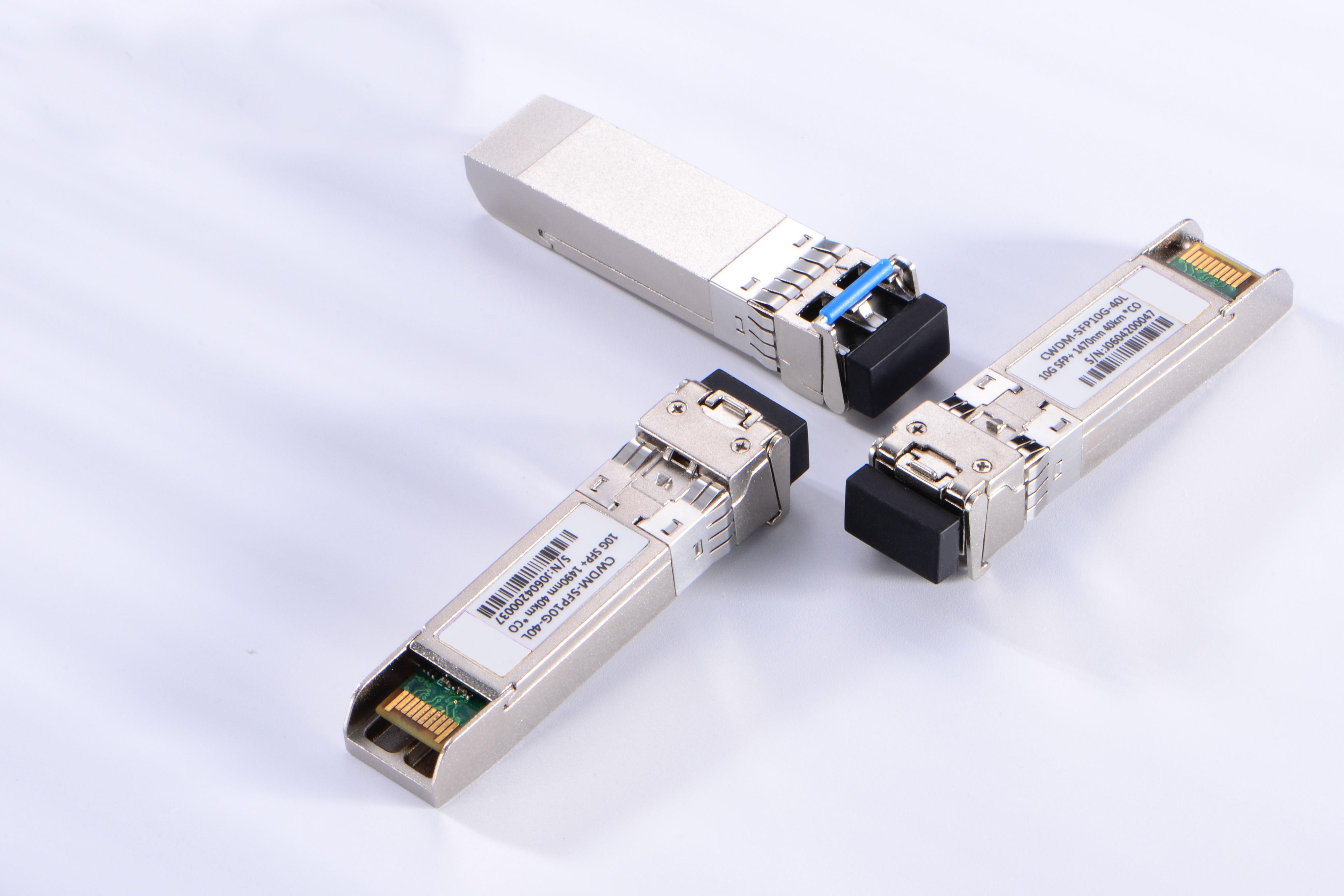

Põhiline CWDM MUX DEMUX süsteem sisaldab kohalikku üksust, CWDM MUX DEMUX moodulit ja kaugüksust. Tavaliselt viitab kohalik või kaugüksus kahele erinevale lülitile. Üldiselt tuleks CWDM MUX DEMUX mooduli paigaldamiseks paigaldada moodulile kõigepealt šassii. Lisaks peaksime CWDM MUX DEMUX mooduli lülitiga ühendamiseks kõigepealt paigaldama CWDM SFP transiiverid lülitisse. Seejärel kasutage transiiverite ühendamiseks CWDM MUX DEMUX mooduliga singlemode patch-kaableid. Seega, kui me tahame CWDM MUX DEMUX süsteemi ehitada, siis vajame tavaliselt vajalikke komponente rack-mount šassii, CWDM MUX DEMUX moodulit, CWDM SFP transiiverit ja singlemode patch-kaableid.
CWDM MUX DEMUX süsteemi paigaldamise sammud
CWDM MUX DEMUX süsteemi paigaldamiseks on neli põhietappi:
Paigaldage rack-mount šassii
CWDM rack-mount šassii saab paigaldada standardse 19-tollise korpuse või riiuli külge. Kui soovite šassii standardse 19-tollise riiuli külge kinnitada, veenduge, et paigaldate rack-mount kere samasse riiulisse või külgnevatesse riiulitesse, et saaksite ühendada kõik CWDM MUX DEMUX moodulite ja CWDM-i vahelised kaablid SFP transiiverid teie süsteemis.
Paigaldage CWDM MUX DEMUX moodulid
Mooduli sisestamiseks tuleb moodul kõigepealt joondada šassii riiuliga (näidatud alloleval joonisel) ja lükata moodul õrnalt riiuliõõnde. Lõpuks pingutage kinnituskruvid.
Ühendage CWDM MUX DEMUX lülitiga
Pärast CWDM SFP transiiveri sisestamist lülitisse peaksime transiiveri CWDM MUX DEMUXiga ühendamiseks kasutama singlemode patch-kaablit.
Pidage meeles, et CWDM MUX DEMUX paarid peavad kandma sama lainepikkusega transiivereid. Kuna iga transiiver töötab ainult sobivas pordis ja andmed liiguvad alati samade lainepikkustega seadmete vahel. Erineva lainepikkusega CWDM SFP transiiveritel võib olla erinev värvikood. Kasutage CWDM SFP transiiveri värvikoode, mis on toodud alloleval pildil, et aidata teil ühendada CWDM MUX DEMUX oma süsteemiga.
Ühendage CWDM MUX DEMUX paarid
Kui kasutate võrkude ühes otsas CWDM multiplekserit, peate võrkude teises otsas kasutama demultiplekserit. Seetõttu on viimane samm CWDM MUX DEMUX süsteemi lõpuleviimiseks MUX DEMUX paaride (või multiplekseri ja demultiplekseri) ühendamine. Kahepoolse MUX DEMUX puhul tuleb kasutada paari singlemode patch-kaablit. Simplex MUX DEMUX jaoks on piisav ainult üks singlemode patch-kaabel. Lõppude lõpuks on teie CWDM MUX DEMUX süsteem edukalt paigaldatud.
Järeldus
Kokkuvõttes on MUX DEMUX süsteem kulutõhus lahendus, mida on lihtne paigaldada. CWDM MUX DEMUX, ainult CWDM multiplekser ja CWDM demultiplekser on ainult paindlik ja odav lahendus, mis võimaldab olemasolevate kiudude võimsuse laiendamist ja võimaldavad operaatoritel kasutada olemasolevat kiud ribalaiust kliendiliinis ja ettevõtte arhitektuuris. FOCC CWDM MUX DEMUX on universaalne seade, mis on võimeline multipleksima mitu CWDM-i (1270 ~ 1610nm) kuni 18 kanalit (2, 4, 5, 8, 9, 16, 18 kanalit) või optilisi signaale kiudpaariks või üheks kiuks . Koos meie CWDM transiiveritega või lainepikkuste muunduritega saab kiudoptilist ribalaiust kasutada kulutõhusal viisil.
