Aastal kasutatud seadmedoptiline kiudsidesüsteemid võib jagada kahte kategooriasse: aktiivsed seadmed ja passiivsed seadmed. Aktiivsetes seadmetes toimub fotoelektrilise energia muundamise protsess, samas kui neid, millel see funktsioon puudub, nimetatakse passiivseteks seadmeteks.
Optilised passiivsed seadmed on energiat tarbivad{0}}optilised seadmed, millel on mitut tüüpi ja erinevad funktsioonid.
Passiivsed optilised seadmed võib jagada kahte kategooriasse: ühenduskomponendid ja funktsionaalsed komponendid: ühenduskomponentide hulka kuuluvad erinevad optilised pistikud, mida kasutatakse optiliste kiudude ja optiliste kiudude ühendamiseks, komponendid (seadmed) ja optilised kiud või komponendid (seadmed) ja komponendid (seadmed); Funktsionaalsete komponentide hulka kuuluvad jaoturid, sidurid, optilised multiplekserid/demultiplekserid, optilised atenuaatorid, optilised lülitid ja optilised isolaatorid jne, mida kasutatakse valguse poolitamiseks, sidumiseks, multipleksimiseks, summutamiseks jne.
Kiudoptiliste sidesüsteemide passiivsetele komponentidele esitatavad üldised nõuded on standardsed spetsifikatsioonid, väike sisestuskadu, kõrge töökindlus, hea korratavus ja vastupidavus välismõjudele.
fiiberoptiline pistik
Tavaliselt kasutatakse optiliste kiudude ühendamiseks kahte meetodit:
Üks nõuab, et kahe optilise kiu (kaabli) ühendus oleks fikseeritud ja püsiv. Kuna optilise kaabli pikkus on üldiselt 3 km, kasutatakse optilise kaabli ehitamisel kahe optilise kaabli sulandamiseks ja ühendamiseks liitjat.
Teine on ühendus optilise kiu ja optilise saatja (patsiga), optilise vastuvõtja või instrumendi vahel või ajutine ühendus teise optilise kiuga, mis nõuabkiudoptilised pistikud. Fiiberoptilised pistikud on komponendid, mis võivad rikki minna ja on ka kõige laialdasemalt kasutatavad passiivsed komponendid.

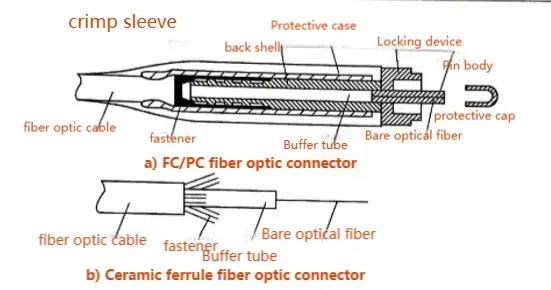

Kiudoptilise pistiku struktuur
Kiudoptiliste pistikute kaotusÜhenduse katkemise põhjused võib liigitada kahte kategooriasse: üks on optiliste kiudude tolerantsidest põhjustatud loomulik kadu, nagu kiu südamiku läbimõõdu, murdumisnäitaja jne mittevastavus, nagu on näidatud joonisel 3-30a; teine on konnektori pluss
Tööriista kokkupanekust põhjustatud väliskadud on näidatud joonisel 3-30b. Sageli domineerivad välised kahjud, kusjuures suurema osa moodustavad lüngad ja külgmised nihked
Kiudoptilise pistiku mudelid ja parameetrid
Tavaliselt kasutatavad fiiberoptiliste pistikute mudelid on FC/PC, FC/APC, SC/PC, SC/APC ja ST/PC.
Kiudoptiliste pistikute peamised jõudlusnäitajad on järgmised:
1) Sisestuskadu: üldiselt alla 0,5 dB.
2) Korratavus: see tähendab, et kadude muutus pärast iga ühe või mitme ühendamist ja lahtiühendamist peaks üldiselt olema väiksem kui 0,1 dB.
3) Vahetatavus: viitab kao muutumisele, kui sama kiudoptilise pistiku erinevad kontaktid asendatakse. See peaks olema alla 0,1 dB.
4) Eluiga: see tähendab pistiku-ja-tõmbeaegade arv, mis tagab, et kiudoptilisel pistikul on ülaltoodud kaoparameetrid, üldiselt peaks see olema tuhande korra piires.
5) Temperatuuri jõudlus: viitab konnektori kadumise muutusele teatud temperatuurivahemikus, üldiselt vahemikus -250 ~ +700 kraadi
Vahemikus peaks kadude muutus olema väiksem kui 0,2 dB või sellega võrdne.
Optiline summuti
Optilise atenuaatori ülesanne on summutada optilist võimsust etteantud summa võrra. Näiteks optilised vastuvõtjad on optilise võimsuse ülekoormuse suhtes väga tundlikud ja küllastumise vältimiseks tuleb sisendvõimsust kontrollida vastuvõtja dünaamilises vahemikus; erinevate kanalite sisendvõimsus optilise võimendi ees tuleks tasakaalustada, et vältida ühe või mõne kanali sisendvõimsust liiga suureks, põhjustades optilise võimendi võimenduse küllastumist jne.
(1) Ühenduse tüüp See muudab optilise sidestuse suurust sisend- ja väljundkiudude südamike nihke kaudu, saavutades seeläbi sumbumise muutmise eesmärgi, nagu on näidatud joonisel a.
(2) Peegeldav tüüp Peegeldi nurga muutmisega juhitakse läbiva valguse suurust, nagu on näidatud joonisel b.
(3) Neeldumistüüp: sumbutav detail on valmistatud valgust neelavast materjalist, et neelata ja edastada valgust, nagu on näidatud joonisel c. Optilised atenuaatorid võib jagada kolme tüüpi: fikseeritud tüüpi, astmelist muutuvat tüüpi ja pidevalt muutuvat tüüpi.
