Mis on uusim fiiberoptiline adapter?



Fiiberoptilised adapteridon viimastel aastatel läbi teinud märkimisväärse muutuse, mille põhjuseks on peamiselt andmekeskuste plahvatuslik kasv ja lakkamatu tõuge 800G ja kaugemale. Need väikesed ühendusseadmed,-jäetakse sageli tähelepanuta võrguinfrastruktuuri käsitlevates aruteludes-, asuvad optilise ühenduvuse kõigi suuremate edusammude ristumiskohas alates hüpermastaabis tehisintellektiklastritest kuni 5G magistraalliinini, mis levib üle suurlinnade.

Põhitõed, millest keegi enam ei räägi

Kiudoptiline adapter, mida mõnikord nimetatakse siduriks või ühendusmuhviks, teeb täpselt seda, mida ootate: see joondab kaks fiiberoptilist pistikut nii, et valgus pääseks ühelt kaablilt teisele. Sees on täpselt-töödeldud hülss, tavaliselt tsirkooniumoksiidist keraamiline ümbris, mis hoiab hülssid täiuslikus asendis. Asjaomased tolerantsid on täiesti absurdsed, kui sellele mõelda,-me räägime klaassüdamike joondamisest, mille mõõtmed on 9 mikromeetrit ühemoodi-kiudude puhul, mis on ligikaudu üks-kümnendik juuksekarva läbimõõdust.

Selle teeb huvitavaks see, et adapter ise valgust läbi ei lase. See on puhtalt mehaaniline joondusseade. Kuid tehke see joondus isegi mõne mikromeetri võrra valesti ja teie sisestamise kadu hüppab järsult. Kogu süsteem laguneb.

Kus asjad täna seisavad

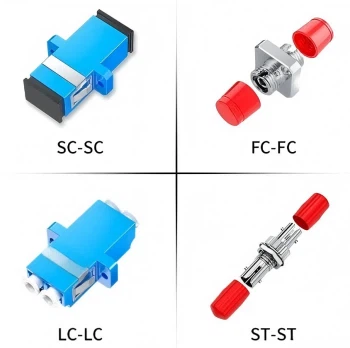

Adapteriturg on muutunud käputäieks domineerivateks tüüpideks, kuigi maastik muutub kiiremini, kui enamik insenere eeldas.

LC adapteriddomineerivad andmekeskuste juurutamises. 1,25 mm ümbrise suurus võimaldab vanemate SC-pistikutega võrreldes kaks korda suuremat porditihedust, mis on tohutult oluline, kui koondate tuhandeid ühendusi ühte riiulisse. Enamik 100G ja 400G transiivereid tarnitakse vaikimisi LC-liidesega-sellest on saanud SFP- või QSFP-mooduleid hõlmava de facto standard.

SC-adapterid pole täielikult kadunud. Need ilmuvad endiselt telekommunikatsioonirakendustes ja vanemates ettevõtete võrkudes, eriti FTTH juurutustes, kus tehnikud hindavad suuremat tõuke{1}}tõmbemehhanismi. 2,5 mm ümbrist on lihtsam käsitseda välitingimustes, kus tehnikud ei tööta kontrollitud kliimaga-keskkondades.

MTP/MPO-adapterid esindavad{0}}suure tihedusega piiri. Need mitme -kiuga pistikud koondavad 12, 16 või 24 kiudu ühte ristkülikukujulisse ümbrisesse, -mis on hädavajalik paralleeloptika jaoks 400G ja 800G juurutamisel. Polaarsuse seadistused võivad segadusse ajada (klahv-üles versus klahv-alla, mees versus naine), kuid kui mõistate süsteemi, on see märkimisväärselt elegantne.

VSFF-i revolutsioon

Siin lähevad asjad tõeliselt põnevaks. Väga väikese vormiteguri pistikud-MDC ja MMC konkreetselt-kujuvad ümber seda, mis on võimalik suure-tihedusega keskkondades.

MDC-pistik saavutab kolmekordse LC-pistikute kiudkaablite tiheduse. See ei ole turunduslik hüperbool. MDC abil saate ühte riiuliseadmesse mahutada 432 kiudu, LC-ga aga 144 kiudu. Hüperskaala andmekeskuste puhul, kus kinnisvarakulud on astronoomilised, tähendab see tiheduse parandamine otseselt kulude kokkuhoidu.

MMC viib kontseptsiooni kaugemale, kombineerides mitme{0}}kiu võime VSFF-i jalajäljega. Traditsiooniliste MT joondusstruktuuridega ühtlustatud TMT hülssitehnoloogia võimaldab 1728 kiudu ühes hammasseadmes, kasutades 24-kiulisi konfiguratsioone. USA Conec ja partnerid, nagu SANWA Technologies, Sumitomo Electric ja Fujikura, on kogu 2024. aasta ja 2025. aasta jooksul ökosüsteemi agressiivselt laiendanud.

2025. aasta märtsi litsentsileping US Coneci ja SANWA Technologiesi vahel annab märku, et tööstus eeldab, et VSFF-i kasutuselevõtt kiireneb. Kui suured tootjad hakkavad tarneahelate mitmekesistamiseks litsentsima ühendustehnoloogiaid, tähendab see tavaliselt, et nõudlus ületab praeguse tootmisvõimsuse.

Poleerimistüübid: APC, UPC ja unustatud arvuti

See võib tunduda tühine detail, kuid konnektori poleerimine mõjutab oluliselt võrgu jõudlust.

• APC (nurkne füüsiline kontakt)poleerimine lihvib hülssi otsapinda 8-kraadise nurga all. Liideselt peegelduv valgus põrkab pigem ümbrisesse kui kiusüdamikku tagasi alla. Analoogvideosüsteemide ja passiivsete optiliste võrkude puhul, kus tagasipeegeldumine põhjustab signaali halvenemist, on tagastuskadu tavaliselt -60 dB või parem.
• UPC (ultrafüüsiline kontakt)kasutab kuplikujulist-poleerimist 0 kraadi juures. Tootmiskadu on umbes -50 dB. Piisavalt hea enamiku digitaalsüsteemide jaoks ja pistikuid on veidi lihtsam valmistada.
• PC (füüsiline kontakt)on sisuliselt vananenud. -40 dB tootluskadu ei vasta tänapäevastele nõuetele, kuigi aeg-ajalt kohtate seda vanades telekommunikatsiooniseadmetes.

Kriitiline reegel: ärge kunagi ühendage APC-d UPC-ga. Nurga ja tasapinnaline liides loob õhupilu, mis hävitab sisestuskadu ja võib mõlemat pistikut füüsiliselt kahjustada. Tööstusharu standardiseeris värvikoodi spetsiaalselt selleks, et vältida -rohelist APC jaoks ja sinist UPC jaoks. Kui te ei mäleta midagi muud, pidage meeles värve.

Andmekeskuse rakendused: 400 G kuni 800 G

Üleminek 400G-lt 800G-le juhib adapteri uuendusi ootamatul viisil.

Enamik 800G juurutusi kasutab OSFP vormiteguriga transiivereid, millel on 8 × 100 G elektriradu. Optilised liidesed nõuavad paralleelsete üherežiimiliste konfiguratsioonide jaoks tavaliselt MPO{6}}16 või MPO{8}}12 pistikuid. Adapterid peavad neid mitmekiulisi ühendusi käsitlema, hoides sisestuskadu alla 0,35 dB-tihedama kui paljud 100G paigaldused nõuavad.

Breakout-rakendused lisavad veel ühe keerukuse kihi. 800G port peab sageli ühendama nelja 200G pordiga või kaheksa allavoolu 100G pordiga. Adapteripaneelid, mis teisendavad MPO- ja LC-liideste vahel, muutuvad kriitiliseks infrastruktuuriks ja adapteri kvaliteet mõjutab otseselt seda, kas need katkestusühendused toimivad spetsifikatsioonide piires.

Ka võimsusvõrrand on oluline. Katkestusrežiimis 400 G paralleelne optiline transiiver tarbib ligikaudu 3 vatti 100 G pordi kohta, võrreldes 4,5 vattiga spetsiaalsete 100 G duplekstransiiverite puhul. See 30% energiasääst ulatub dramaatiliselt üle kümnete tuhandete portidega andmekeskuse. Paremad väiksema sisestuskaoga adapterid aitavad seda tõhusust suurendada, vähendades usaldusväärseks edastamiseks vajalikku optilise võimsuse eelarvet.

Tehisintellekti infrastruktuuri nõuded

AI koolitusklastritel on spetsiifilised nõuded, mis erinevad üldotstarbelistest andmekeskustest{0}.

Domineerib ida-läänesuunaline liiklus. Erinevalt tavapärastest veebirakendustest, kus andmed liiguvad peamiselt põhja-lõuna (kasutaja ja serveri vahel), segavad AI töökoormused treeningu ajal GPU sõlmede vahel suuri andmekogumeid. Neid sõlme ühendav kangas vajab püsivat madalat-latentsust tuhandete samaaegsete ühenduste puhul.

See suurendab nõudlust MPO magistraalkaablite järele koos adapterpaneelidega, mis suudavad toime tulla kiirete varumuudatustega. Kui koolitustöö nihkub klastrite vahel, võib tehnikutel tekkida vajadus kiiresti kümneid ühendusi ümber vahetada. Adapterid, mis toetavad rühmitatud sisestamist-mitme pistiku samaaegset ühendamist-, vähendavad ümberseadistamisaega tundidest minutiteni.

Mida otsida aastal 2025 ja pärast seda

See piirab nende rakendatavust väljaspool tehast asuvates rakendustes, kuigi R&M ja US Coneci koostöö tugevdatud keskkonna pistikute osas võib seda lõpuks muuta.

Puhastamine ja hooldus

Olen näinud rohkem võrguprobleeme, mis on põhjustatud määrdunud pistikutest kui tegelikest seadmete riketest. See pole glamuurne, kuid oluline on korralik puhastamine.

Igale paaritumistsüklile peaks eelnema ülevaatus. Fiiberskoop, mis suurendab otspinda 200 korda või rohkem, paljastab palja silmaga nähtamatu saastumise. Keraamiline ümbris tundub teie silmadele puutumatu, kuid võib sisaldada osakesi, mis tekitavad 1 dB või rohkem lisakadu.

Ühe-klõpsuga puhastusvahendid töötavad hästi enamiku adapteritüüpide puhul. Vedruga -ümbrise ots puutub kokku puhastuspinnaga ja eemaldab saaste mehaanilise pühkimisega. Märg-kuivpuhastusprotokollid-alkoholiga puhastuslapp, millele järgneb kuivlapp-käitlevad tõrksaid jääke.

MPO-pistikud nõuavad spetsiaalseid puhastustööriistu, mis käsitlevad korraga kõiki 12 või 24 kiudu. Mitme-kiuga otspind muudab saastumise tõenäolisemaks ja seda on raskem kõrvaldada. Mõned andmekeskused on rakendanud eeskirju, mis nõuavad ülevaatust ja puhastamist enne iga ühenduse loomist, mis kõlab üleliigselt, kuni arvutate 10 000-pordilise võrgu vahelduvate lingitõrgete tõrkeotsingu maksumuse.

Õige valiku tegemine

Uue paigalduse jaoks adapterite valimine hõlmab praeguste nõuete ja tulevase paindlikkuse tasakaalustamist.

Ettevõtete andmekeskuste jaoks, mis töötavad täna 100G ja tegevuskavas on 400G, katavad UPC-poleerimisega LC-adapterid enamiku rakendustest. Eelarve kvaliteetsete-seadmete jaoks väljakujunenud tootjatelt-Corning, Fujikura, US Conec ja samalaadsed ettevõtted-, mitte kaubaalternatiivide jaoks. Hinnavahe on tõrkeotsingu kuludega võrreldes tühine.

Hüpermastaabis või tehisintellektile{0}}keskendunud juurutamiseks juba 400G juures või 800G plaanimisel investeerige MTP/MPO infrastruktuuri, pidades silmas VSFF-i migratsiooni. Adapteripaneelid, mis toetavad nii MPO- kui ka MMC-pistikuid samas šassiis, pakuvad migratsiooniteid ilma taristu hulgimüügi asendamiseta.

Telekommunikatsiooni ja FTTH rakenduste jaoks on APC poleerimine endiselt hädavajalik. Videoülekatteteenuste ja PON-süsteemide suurem tagastuskao nõue nõuab nurga all olevaid pistikuid kogu jaotusvõrgus.

Tööstusliku või karmi keskkonnaga paigaldamisel vaadake spetsiaalselt kõvastunud fiiberoptilisi pistikuid (HFOC) ja adaptereid (HFOA), mis on ette nähtud välistemperatuuri vahemike ja niiskusega kokkupuute jaoks. Kliimakontrolliga andmekeskuste jaoks mõeldud standardadapterid ei ela välikapis Wisconsini talve üle.

Alumine rida

Fiiberoptilised adapterid ei ole seksikas tehnoloogia. Nad ei koosta pressiteateid ega peaesitlusi. Kuid need on iga optilise võrgu juurutamise jaoks üliolulised ja uusimad arendused, -eriti VSFF-pistikud, nagu MDC ja MMC,-võimaldavad järgmise põlvkonna suure-tihedusega ühenduvust, mida tehisintellekti töökoormused nõuavad.

Prognooside kohaselt ulatub turg 2032. aastaks 1,75 miljardi dollarini, kasvades ligikaudu 8,3% aastas. See kasv peegeldab nii kasutuselevõtu mahtude suurenemist kui ka üleminekut kõrgema-jõudlusega adapteritüüpidele, mille hind on kõrgem.

Olenemata sellest, kas uuendate ettevõtte võrku või kavandate rohelist hüperskaala rajatist, määravad täna tehtud adapterivalikud teie paindlikkuse aastateks. Vali targalt.
