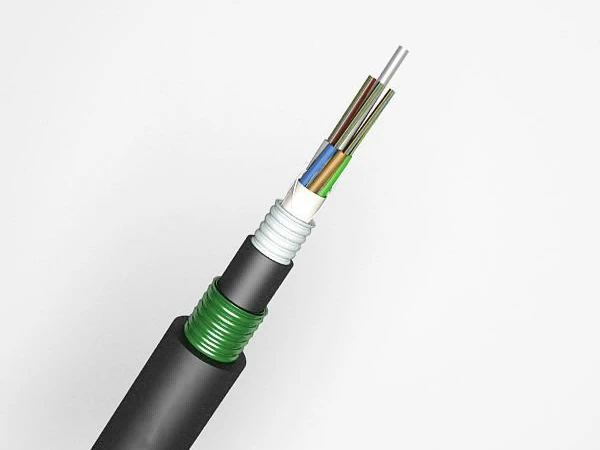

ÕuesFiiberoptiline kaabel: tüübid, hinnangud ja rakendused
Eelmises kolmandas kvartalis saatis Kagu-Aasia telekommunikatsioonioperaatori hankedirektor mulle veaaruande. Ranniku õhukiud võeti kasutusele 2021. aastal, laialt levinud ümbrise mõranemine vähem kui kolme aastaga. Tarnija väitis, et paigaldamise ajal rikuti painderaadiust. Operaator osutas UV-stabilisaatori koostisele. Kolmanda osapoole IEC 60794 testimine{6}} lahendas selle: tahma sisaldus on alla spetsifikatsiooni.
Seda juhtub rohkem, kui keegi avalikult tunnistab.
Väliskaablite valik hõlmab nelja sõltumatut mõõdet: konstruktsioon, keskkonnaga kohandamine, tulekindlus, kiu spetsifikatsioon. Kui tehke midagi valesti, siis 25-aastane vara muutub 5-aastaseks peavaluks. Hoiame sisemiselt kvalifitseerimismaatriksit, mis hõlmab kliimavööndite konfiguratsioone, paigaldusmeetodeid ja kiudude arvu. Järgnevalt on toodud osad, mida saame jagada. Tarnija läbirääkimiste võimendus, ebaõnnestumiste määrade võrdlus, piirkondlikud hinnakriteeriumid – need nõuavad projektipõhiseid vestlusi.
Tegelik kulustruktuur: milliseid pakkumisi jätavad
Enamik ostjaid võrdleb kaabli hinda meetri kohta. Materjalikulud moodustavad tavaliselt alla 20% elutsükli kuludest.
Meie 2024. aasta sisemudel põhineb 17 projektil Põhja-Ameerikas, Kagu-Aasias ja Lõuna-Ameerikas.
Andmemudel: 50 km selgroog / 96{2}}tuuma üherežiimiline
| Kulukategooria | Õhust (olemasolevad poolused) | Otsene matmine | kanal (uus) |
|---|---|---|---|
| Kaabli materjal | $138,000 | $215,000 | $156,000 |
| Tsiviil / poolusliising | 485 000 dollarit (20 aastat) | $1,890,000 | $2,340,000 |
| Paigaldustöö | $267,000 | $412,000 | $178,000 |
| ROW + vastavus | $85,000 | $340,000 | $420,000 |
| 20-aastane O&M reserv | $380,000 | $95,000 | $45,000 |
See O&M vahe õhu jaoks? Tormikahjustused, sõidukilöögid, taimestik, vargused. Meie Filipiinide saidid maksavad keskmiselt 18 000 $/km aastas taifuuni{3}}hooaja kiudude katkestuste ajal. Otsene matmine ei tekita pärast lõpetamist peaaegu midagi,{5}}kui keegi sellest läbi ei kaeva.
Mida tabel ei kajasta: ROW omandamise ajaskaala. Maa-alused load venivad mõnes omavalitsuses 18 kuud. Tihedad graafikud muudavad mõnikord õhust ainsaks reaalseks võimaluseks, kui jätta kõrvale ökonoomika.
Lahtine toru, kesktoru, mikrokaabel
Struktuurne disain reguleerib reageerimist temperatuurikõikumistele ja mehaanilisele pingele.
Lahtine torulaseb kiududel hõljuda veega{0}}ummistunud torudes. Termorattasõit? Kiud ja jope liiguvad iseseisvalt. Corning ALTOS, CommScope OSP-liinid-kasutavad seda mõlemad. Töötab õhust, matmisest, kanalist.
Tsentraalne torukoondab kõik ühte põhielementi. Vähem materjali, rohkem pingekontsentratsiooni. Belden pakub siin 2-24 kiu valikut. Kulutundlik jaotus jookseb.
Mikrokaablid kahanevad läbimõõduga 40-50% võrreldes tavalise lahtise toruga. Mõeldud mikrokanaliga puhumiseks. Corning MiniXtend HD läheb 288 kiudu. Linna laienemine kitsaste olemasolevate kanalitega võib uute torustike ehitustööde vahele jätta. Kuid mehaaniline kaitse kannatab-mitte kõrge pingega keskkondade puhul.
Konkreetne konfiguratsioon sõltub teie kiudude arvust, paigaldusmeetodist ja meeskonna võimalustest. Töötame need üksikasjad läbi tegelike projektide puhul.
Kui struktuur tabab ajakava: splaissimine. Meie välimeeskonnad lõpetavad 144-kiulised lintsulgurid 1,5-2 tunniga. Sama arv tavalises lahtises torus? Üle 10 tunni. Tööjõukulu moodustab 60–80% kasutuselevõtu kuludest. Tehke matemaatikat.
Geel-täidetud vs kuiva veega blokeerimine
Üks levinumaid küsimusi, mida ma saan.
Geel-täidetud
Geel-täidetud pakib naftaühendi igasse tühimikku. Vett pole kuhugi minna. Lahenduseks on allveelaevade ületuskohad, üleujutusalad, püsiv uputus{3}}geel.
Ühenduskohtades vajab iga toru lahustiga puhastamist . 90+ sekundit lisatoru kohta. 144-kiudude sulgemine lisab üle 100 minuti. Lisaks lahustite logistika ja utiliseerimisnõuete järgimine mõnes piirkonnas.
Kuiv vesi{0}}Blokeerimine
Kuivvee{0}}blokeerimisel kasutatakse üliabsorbeerivaid polümeere, mis kokkupuutel paisuvad. Sterliidi andmed näitavad umbes 6% kaalulangust võrreldes geeliga, võimaldades pikemaid tõmbamisi. Ei mingit puhastamisetappi-riba ja liitmine.
Kuival on rikkerežiim geelil ei ole: pikisuunaline migratsioon. Geel sisaldab lokaalselt vett isegi ümbrise purunemise korral. Kuiv SAP imab vett, seejärel liigub niiskus mööda kiudude suunda. Punktikahjustusest saab ulatusekahjustus.
Külmutamine{0}}sulatamine on teine probleem. Kanada projektid näitasid, et SAP muutus pärast -40-kraadist talve rabedaks, kaotades täielikult blokeerimisfunktsiooni. Tõsine külm kliima soodustab geeli pikaajalise töökindluse tagamiseks.
Meie valikukriteeriumid: geel pidevaks sukeldumiseks, igikeltsa piirkonnad, uuesti{0}}sisenemist vajavad liitmispunktid. Kõik muu on vaikimisi kuiv. Vertikaalsed jooksud peavad olema kuivad-geel liigub allapoole.
Jope materjalid: mida "PE" tegelikult tähendab
Kaabli märgistusel on kirjas "PE jope". Nad ei ütle, millist tüüpi.
HDPE annab maksimaalse muljumiskindluse ja UV-stabiilsuse. Otsene matmine, allveelaev-täpsustage HDPE. Jäikus on suurem, mis karmistab painderaadiuse piire ja raskendab marsruutimist.
MDPE tasakaalustab kaitset paindlikkusega. Enamik õhu- ja kanalikaableid kasutab seda, kuna paigaldajad saavad sellega hõlpsamini töötada.
Degradatsiooni jälgimine
Jälgime jope lagunemist kliimavööndites. Kõrbekeskkonnad muutusid umbes 15 aasta pärast. Parasvöötme piirkonnad ulatuvad 25+. olelustsükli mudelitesse.
Iga välistingimustes kasutatava PE jope vajab UV-kiirguse stabiliseerimiseks tahma. Jäta see lisand vahele ja 2–3 aasta jooksul tekivad praod. Seaduslikud tootjad teavad seda. Teisesed tarnijad ja "võrdväärsed" asendajad mõnikord seda ei tee. See Kagu-Aasia ebaõnnestumine, mida mainisin? Süsimusta sisaldus.
Kiudude valik: G.652, G.655, G.657
ITU{0}}T määratleb kategooriad. Hanked peavad teadma, millised erinevused kohapeal tegelikult olulised on.
- G.652.D
- Hõlmab üle 60% ülemaailmsetest installatsioonidest. Null-dispersioon lainepikkusel 1310 nm, sumbumine alla 0,35 dB/km lainepikkusel 1550 nm. Erinõudeid pole? See on vaikimisi.
- G.655
- Nihutab null-dispersiooni 1550 nm-lt, pärssides nelja-laine segunemist DWDM-is. Asjakohane, kui optiline ulatus ületab 80 km.
- G.657
- on painde-tundetu. A1 võimaldab 10 mm raadiust, A2 lubab 7,5 mm, B3 lubab 5 mm.
Siin on midagi, millest enamik inimesi puudust tunneb: A1 versus A2 ei erine välipaigalduses peaaegu nullist. Paigaldajad ei kaldu tegeliku töö käigus nende äärmuste poole. A2 maksab 8-12% rohkem.
Tegime pimetesti 2022. aastal. Samas kohas, A1 ja A2 kaabliga, küsiti pärast meeskondadelt, kas nad märkasid midagi. Nad ei osanud öelda.
B3 5 mm raadius on mõeldud andmekeskuste plaastrijuhtmetele ja ülikompaktsetele{2}}korpustele. Mitte väliskaabli territoorium. Segatuna pärand G.652.D-ga kannab B3 režiimivälja läbimõõdu mittevastavuse riski-lisandumise kadu suureneb. Välistingimustes määrame A1. A2 lisatasu ei tasu end ära.
Tulekahju reitingud: OFNP, OFNR, LSZH
Põhja-Ameerika NEC ja Euroopa CPR mõõdavad erinevaid asju. Ei ole vahetatav.
OFNP
Läbib NFPA 262 leegi leviku ja suitsu tiheduse testi. Nõutav kõrgendatud põrandate all Põhja-Ameerika andmekeskustes, HVAC-i pleenumites. Punkt ei ole tulepüsivus-vaid ventilatsioonisüsteemidest tule eemal hoidmine.
OFNR
Läbib UL 1666 vertikaalse leegi testi. Hoonešaht kulgeb korruste vahel. OFNP asendab OFNR-i. Tagurpidi loob koodi rikkumisi.
LSZH
Põlemisel tegeleb mürgiste gaasidega. Euroopa CPR-mandaat. Metrood, tunnelid, lennujaamad, haiglad-kõikjal, kus on piiratud ventilatsioon, vajavad ülemaailmselt LSZH-d.
Ma näen pidevalt sama viga: LSZH on määratud Põhja-Ameerika pleenumite jaoks, OFNP on määratud Euroopa andmekeskuste jaoks. Need mõõdavad erinevaid omadusi. LSZH on suitsu mürgisus. OFNP on leegi levik. Kaabel võib kohata ühte, mõlemat, mitte kumbagi.
Euroopa DC-d vajavad tavaliselt ca. Haiglad ja väljapääsuteed vajavad B2ca.
Painderaadius: kus garantiid surevad
Tootja koolitab seda: painderaadiuse rikkumine toob kaasa garantiinõude tagasilükkamise.
Standardid nõuavad pinge all paigaldamisel 15-20-kordset kaabli läbimõõtu, mis lõdvestub staatilises olekus 10–15-kordseks. Täpsed arvud sõltuvad konstruktsioonist – vaadake spetsifikatsioonilehte.
Seda on liiga palju kordi nähtud: paigaldaja paindub alla miinimumi, et hõlbustada marsruutimist, vastuvõtutest läbib, signaali halvenemine ilmneb 6–12 kuud hiljem. Selleks ajaks, kui tõrkeotsing tuvastab painderaadiuse probleemi, on garantii kehtetu. Paigaldusviga.
Dokumenteeritud ümbris Euroopa alalisvooluseadmest: OM4 painutatud 25 mm vastu minimaalselt 35 mm. Esialgne test korralik. Kaheksa kuud hiljem lagunesid 100 Gbps lingid. 2000 dollarit lingi parandamise kohta pluss seisakud.
Üle 100 jala pikkused jooksud peaksid kasutama joonist 8, mitte lihtsaid mähiseid. Hoiab ära keerdumismälu, mis kõveraks kaablit ja tekitab pärast paigaldamist pingepunkte.
Hangete kontrollpunktid
Meie sisemise SOP-i jagatavad osad:
Jope tihedus:keelduda üldisest "PE"-st. Nõua HDPE või MDPE selgesõnaliselt.
Testi andmed:pärast-kaablite mõõtmisi, mitte{1}}kiudkaablite eelandmeid. Kaabel mõjutab sumbumist.
UV-stabilisaator:kinnitage tahma iga välistingimustes kokkupuute korral.
Vee blokeerimine:täpsustage geel või kuiv. Ärge jätke seda tarnijate hooleks.
Painde raadius:saada pingestatud ja staatilisi väärtusi. Mõned tootjad avaldavad ainult staatilist teavet.
Tulekahju reiting:tegelikud nimetused-OFNP, OFNR, Cca-mitte "leegiaeglustav".
SPC dokumentatsioon:partii järjepidevus võrreldes ühe{0}}proovi toimimisega.
Kvalifikatsiooni põhitõed. Tarnija läbirääkimised, rikete analüüs, alternatiivne hankimine{1}}erinevad vestlused.
Järgmised sammud
Igal projektil on erinev optimaalne konfiguratsioon. Paigaldusmeetod, kliima, kiudude arv, meeskonna võimekus, kohalikud reg. Tegeliku valiku määramiseks kombineeritakse muutujaid.
Insenerimeeskond saab teie parameetrite põhjal läbi töötada üksikasjad. Tarnijate hindamine või valikute tegemine, saatke nõuded üle.
Kontaktvorm või otse tehnilise müügi poole.
